Наш анкер
FASTY VME 600
Россия
Химические анкеры
МКТ VME → FASTY VME 600
Соответствие взято из карты аналогов производителя. Ниже — паспорт обеих позиций и расчётные нагрузки по диаметрам.
FASTY — линейка доступнее премиальных серий, и сравнение это не прячет: часть параметров у нас ниже. Смотрите сводку и решайте по требованиям проекта — где запас не нужен, переплата за него тоже не нужна.
против
МКТ

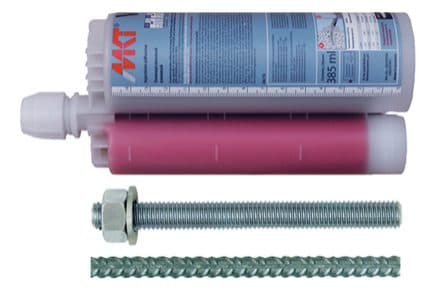

VME
Германия
Наши плюсы3
- срок службы 50 и 100 лет против 50 лет
- по нагрузкам в среднем +17% к конкуренту (28 замеров по диаметрам)
- Вырыв, кН · сжатая зона на M30: +82% к конкуренту
Идём вровень7
- ETA: 19/0705; 18/1157
- Сейсмика: С1 (М8-М16), С2 (М12-М16)
- Протокол испытаний на огнестойкость: да
- Бетон с трещинами: да (М8-М30, арматура Ø8-Ø32)
- Бетон без трещин: да (М8-М30, арматура Ø8-Ø32)
- Объёмы картриджей, мл: 385/585; 1400
- и ещё 2 параметра совпадают
Честно уступаем3
- Расчёт по СТО и в программном комплексе — есть у конкурента, у нас нет
- схватывается дольше: 40 ч против 30 ч
- Вырыв, кН · растянутая зона на M12: -34% к конкуренту
Расчётные нагрузки
Одиночное крепление, бетон B25. Исполнения сопоставлены по ближайшей глубине анкеровки.
| Показатель · M8 | FASTY VME 600 | МКТ VME | Итог |
|---|---|---|---|
| Глубина анкеровки, мм | 80 | 80 | = |
| Вырыв, кН · растянутая зона | — | 7,8 | |
| Срез, кН · растянутая зона | — | 7,1 | |
| Вырыв, кН · сжатая зона | 12,7+6% | 12 | ▲ |
| Срез, кН · сжатая зона | 7,2 | 7,1 | = |
| Минимальное межосевое расстояние, мм | 40 | 40 | = |
| Минимальное расстояние до края бетона, мм | 40 | 40 | = |
| Прочность связи, бетон с трещинами, Н/мм² | — | — | |
| Прочность связи, бетон без трещин, Н/мм² | — | — |
Сравниваются исполнения с глубиной анкеровки 80 мм у нас и 80 мм у конкурента.
Паспорт анкера
| Параметр | FASTY VME 600 | МКТ VME | Итог |
|---|---|---|---|
| Состав | Эпоксидная смола | Эпоксидный состав | · |
| ETA | 19/0705; 18/1157 | 07/0299; 09/0350; 13/0773 | = |
| Расчёт по СТО и в программном комплексе | — | да | ▼ |
| Шоковая нагрузка | — | нет | |
| Сейсмика | С1 (М8-М16), С2 (М12-М16) | С1 (М8-М30), С2 (М12-М16) | = |
| Протокол испытаний на огнестойкость | да | да | = |
| Бетон с трещинами | да (М8-М30, арматура Ø8-Ø32) | да (M8-M30, арматура Ø8-Ø32) | = |
| Бетон без трещин | да (М8-М30, арматура Ø8-Ø32) | да (M8-M30, арматура Ø8-Ø32) | = |
| Кирпич и прочие основания | нет | нет | = |
| Объёмы картриджей, мл | 385/585; 1400 | 385/585; 1400 | = |
| Температура базового материала | +5°С до +40°С | +5°C до +40°С | · |
| Время отверждения при +10 °С (сухой бетон) | 40 ч | 30 ч | ▼ |
| Монтаж в отверстие после алмазного сверления | да | да | = |
| Монтаж в отверстие после перфоратора | да | да | = |
| Срок службы анкера | 50 и 100 лет | 50 лет | ▲ |
Сравнить другую позицию
Источник данных: сравнительная таблица химических и механических анкеров и карта аналогов. Нагрузки приведены для бетона B25 по документации производителей; для проекта расчёт выполняется по СТО и в программном комплексе. Соответствие в таблице — отправная точка подбора: глубина анкеровки, краевые и межосевые расстояния определяются основанием и проектом. Спросить инженера.
