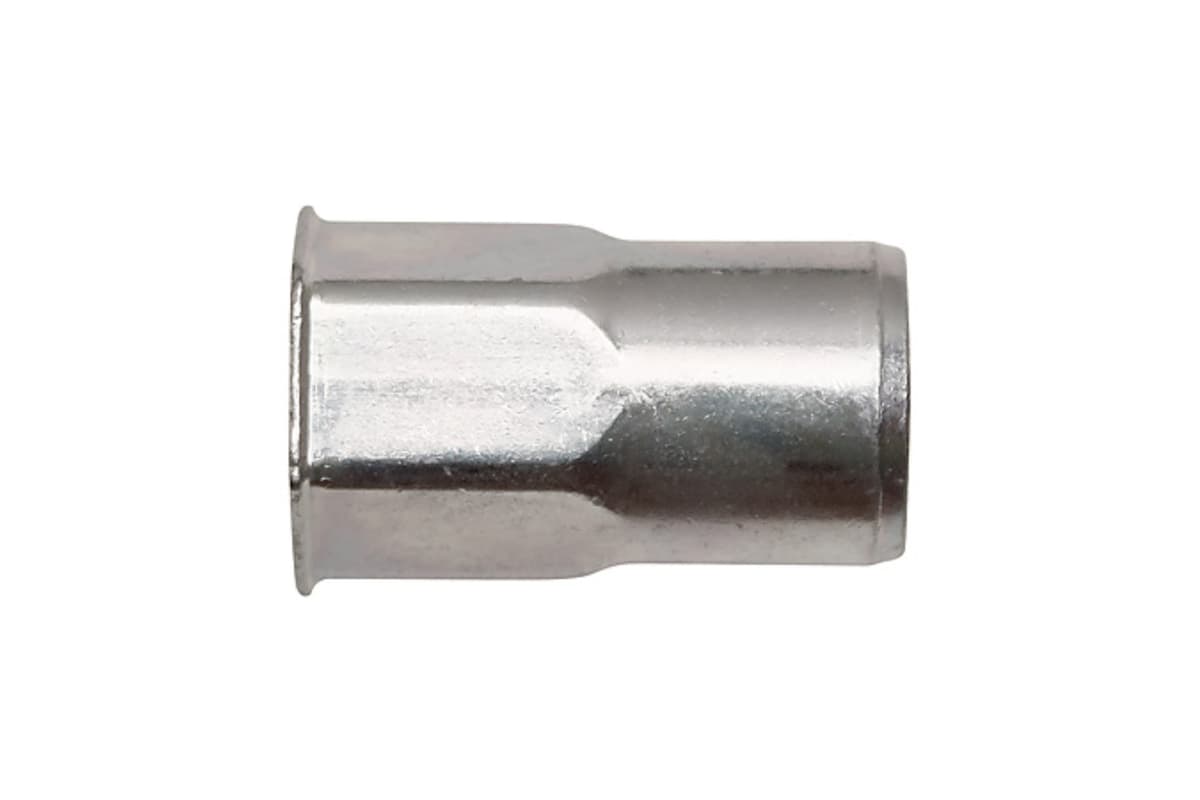

НЕРЖ Шестигранная ½, уменьшенный бортик M6

Часто задаваемые вопросы

Какой диаметр сверла нужен для установки резьбовой заклёпки 0333206009AM?

Для заклёпки 0333206009AM с резьбой M6 диаметр сверла подбирается как диаметр гильзы плюс 0,2 мм. Точный размер приведён в технической таблице данного артикула. Применяйте спиральное сверло HSS-G или твердосплавное. Отверстие должно быть перпендикулярным поверхности — угловое отклонение более 2° нарушает равномерность распора. После сверления снимите заусенцы зенкером. Допустимая толщина пакета материалов — 0,5 - 3,0 мм. Для серийного монтажа рекомендуется кондуктор или шаблон — это обеспечит повторяемость позиций отверстий и исключит погрешности разметки. Нанесите центровочную риску керном перед сверлением для точной позиции заклёпки. При серийном производстве рекомендуется кондуктор или шаблон для повторяемости позиций. Соответствие крепежа классу прочности соединяемых деталей — обязательное условие расчёта.

Каким инструментом устанавливается резьбовая заклёпка 0333206009AM?

Заклёпка 0333206009AM с шестигранной гильзой 8,9 мм и резьбой M6 устанавливается ручным или пневматическим резьбовым заклёпочником с дорном M6. Отверстие в детали должно иметь шестигранный профиль под размер 8,9 мм: применение круглого отверстия не даст антиротационного эффекта. Рекомендуемое тяговое усилие инструмента для M6 — не менее 5 кН; для М10 и крупнее предпочтительнее пневматический инструмент. Перед установкой полностью вкрутите дорн в заклёпку: частично вкрученный дорн деформирует начало резьбы. Недостаточное тяговое усилие приведёт к неполному обжиму и возможному выпадению заклёпки под нагрузкой. После монтажа проверьте затяжкой пробного болта M6 — момент не должен сорвать заклёпку. Не применяйте ударный инструмент — только осевое втягивание.

С какими материалами совместима заклёпка 0333206009AM?

Нержавеющая заклёпка 0333206009AM с резьбой M6 выполнена из нержавеющей стали A2 (AISI 304), устойчива к коррозии и влаге. Устойчива к коррозии в большинстве агрессивных сред: морской воздух, слабые кислоты, моющие средства и пищевые жидкости. Рекомендована для пищевого оборудования, химических аппаратов, морских и фасадных конструкций. Совместима со сталью, алюминием, нержавеющей сталью и стеклопластиком. При монтаже в алюминий нанесите герметик в отверстие для предотвращения щелевой коррозии. В средах с хлоридами (бассейны, береговая зона) возможна питтинговая коррозия — для таких условий используйте сталь A4 (AISI 316). Толщина пакета — 0,5 - 3,0 мм. Температурный диапазон: от -196 до +300 °C. Для виброзащищённых узлов применяйте болт с нейлоновым стопорным кольцом.

Какие типичные ошибки допускают при монтаже резьбовой заклёпки 0333206009AM?

Наиболее распространённые ошибки при установке 0333206009AM с резьбой M6: 1) Неверный диаметр отверстия: слишком большое — гильза не создаёт достаточного распора и заклёпка расшатывается; слишком малое — заклёпка не входит или трескается гильза. 2) Несоответствие толщины пакета диапазону 0,5 - 3,0 мм: при выходе за диапазон зона обжима формируется за пределами материала и соединение не несёт нагрузку. 3) Неполная затяжка дорна или превышение момента: недостаточная — неполный обжим; избыточная — срыв резьбы гильзы. 4) Монтаж в отверстие с заусенцами или загрязнениями: острые кромки повреждают бортик, а масло и стружка снижают трение. 5) Использование обычного вытяжного заклёпочника — он не создаёт резьбовой зоны. 6) Угловое отклонение отверстия более 2° — обжим несимметричен, снижается нагрузочная способность. После каждой установки проверяйте соединение пробным болтом M6.

Какова нагрузочная способность и типичное применение заклёпки 0333206009AM?

Шестигранная заклёпка 0333206009AM с резьбой M6 обеспечивает антиротационную фиксацию при высоких крутящих моментах болта — там, где круглая гильза проворачивалась бы. Применяется в станочных корпусах, рамных конструкциях, шкафах ЭМС, сборных несущих профилях и везде, где требуется точное позиционирование крепёжного места. Антиротационный момент для гильзы 8,9 мм: значительно выше, чем у круглой гильзы того же диаметра. Нагрузка вырыва для M6 в стальном листе 1,5 мм — 5–9 кН. Материал — нержавеющей стали A2 (AISI 304), устойчива к коррозии и влаге; стандартный бортик. Толщина пакета — 0,5 - 3,0 мм. Болт не должен превышать класс прочности 10.9 — при более высоком классе возможен срыв резьбы гильзы под максимальным моментом.
