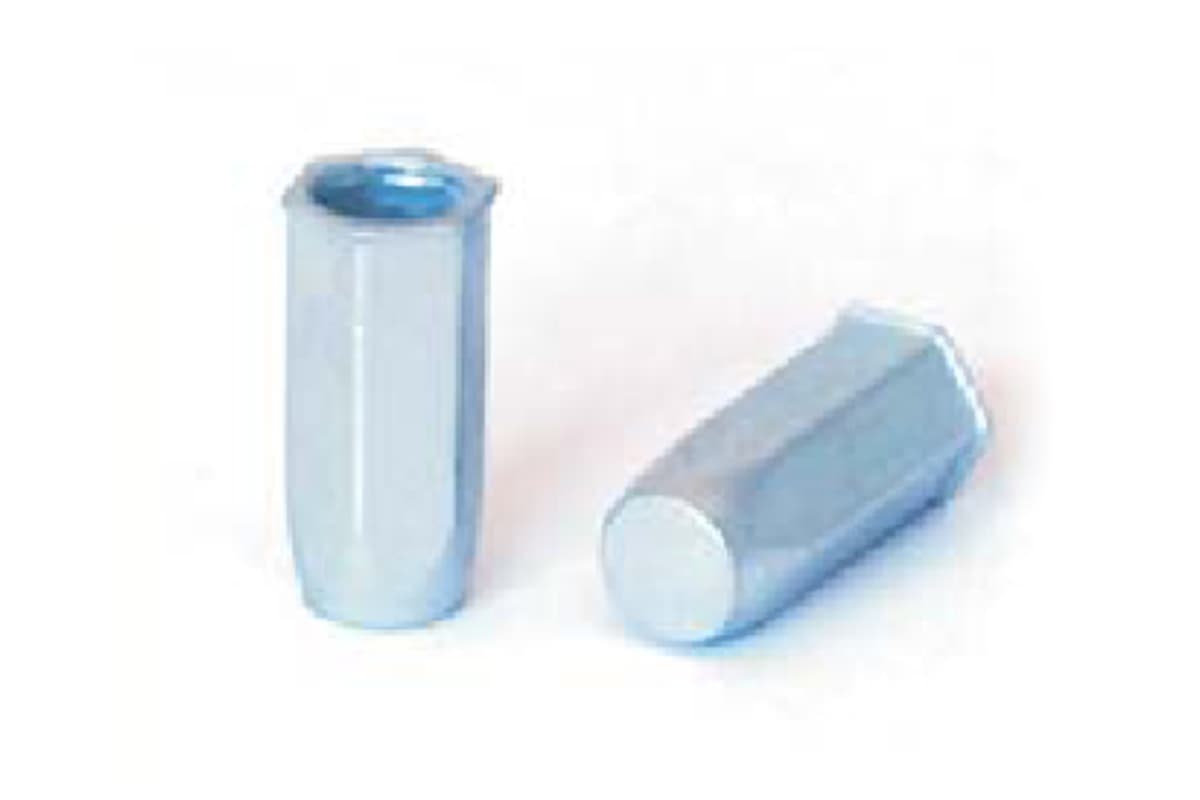

СТ Закрытая Шестигранная, уменьшенный бортик М5

Часто задаваемые вопросы

Какой диаметр сверла нужен для установки резьбовой заклёпки 0311705007AM?

Для заклёпки 0311705007AM с резьбой М5 диаметр сверла подбирается как диаметр гильзы плюс 0,2 мм. Точный размер приведён в технической таблице данного артикула. Применяйте спиральное сверло HSS-G или твердосплавное. Отверстие должно быть перпендикулярным поверхности — угловое отклонение более 2° нарушает равномерность распора. После сверления снимите заусенцы зенкером. Допустимая толщина пакета материалов — 0,5 - 2,0 мм. Для серийного монтажа рекомендуется кондуктор или шаблон — это обеспечит повторяемость позиций отверстий и исключит погрешности разметки. Нанесите центровочную риску керном перед сверлением для точной позиции заклёпки. При серийном производстве рекомендуется кондуктор или шаблон для повторяемости позиций. Соответствие крепежа классу прочности соединяемых деталей — обязательное условие расчёта.

Каким инструментом устанавливается резьбовая заклёпка 0311705007AM?

Заклёпка 0311705007AM с шестигранной гильзой 8,0 мм и резьбой М5 устанавливается ручным или пневматическим резьбовым заклёпочником с дорном М5. Отверстие в детали должно иметь шестигранный профиль под размер 8,0 мм: применение круглого отверстия не даст антиротационного эффекта. Рекомендуемое тяговое усилие инструмента для М5 — не менее 5 кН; для М10 и крупнее предпочтительнее пневматический инструмент. Перед установкой полностью вкрутите дорн в заклёпку: частично вкрученный дорн деформирует начало резьбы. Недостаточное тяговое усилие приведёт к неполному обжиму и возможному выпадению заклёпки под нагрузкой. После монтажа проверьте затяжкой пробного болта М5 — момент не должен сорвать заклёпку. Не применяйте ударный инструмент — только осевое втягивание.

С какими материалами совместима заклёпка 0311705007AM?

Стальная заклёпка 0311705007AM с резьбой М5 изготовлена из углеродистой стали с цинковым электролитическим покрытием. Совместима с углеродистой сталью, оцинкованным листом, алюминием и жёстким пластиком. Цинковое покрытие обеспечивает катодную защиту от коррозии при умеренной влажности; толщина покрытия — как правило, 5–8 мкм. Для наружных и влажных условий рекомендуется дополнительная герметизация стыка нейтральным силиконовым герметиком после установки болта. Не допускайте прямого контакта с медными и латунными деталями без изоляционной прокладки — электрохимическая пара ускорит коррозию цинка. Толщина пакета — 0,5 - 2,0 мм. Рабочий температурный диапазон: от -40 до +120 °C. Для виброзащищённых узлов применяйте болт с нейлоновым стопорным кольцом. Перед монтажом обезжирьте поверхность — загрязнение снижает прижим бортика.

Какие типичные ошибки допускают при монтаже резьбовой заклёпки 0311705007AM?

Наиболее распространённые ошибки при установке 0311705007AM с резьбой М5: 1) Неверный диаметр отверстия: слишком большое — гильза не создаёт достаточного распора и заклёпка расшатывается; слишком малое — заклёпка не входит или трескается гильза. 2) Несоответствие толщины пакета диапазону 0,5 - 2,0 мм: при выходе за диапазон зона обжима формируется за пределами материала и соединение не несёт нагрузку. 3) Неполная затяжка дорна или превышение момента: недостаточная — неполный обжим; избыточная — срыв резьбы гильзы. 4) Монтаж в отверстие с заусенцами или загрязнениями: острые кромки повреждают бортик, а масло и стружка снижают трение. 5) Использование обычного вытяжного заклёпочника — он не создаёт резьбовой зоны. 6) Угловое отклонение отверстия более 2° — обжим несимметричен, снижается нагрузочная способность. После каждой установки проверяйте соединение пробным болтом М5.

Какова нагрузочная способность и типичное применение заклёпки 0311705007AM?

Шестигранная заклёпка 0311705007AM с резьбой М5 обеспечивает антиротационную фиксацию при высоких крутящих моментах болта — там, где круглая гильза проворачивалась бы. Применяется в станочных корпусах, рамных конструкциях, шкафах ЭМС, сборных несущих профилях и везде, где требуется точное позиционирование крепёжного места. Антиротационный момент для гильзы 8,0 мм: значительно выше, чем у круглой гильзы того же диаметра. Нагрузка вырыва для М5 в стальном листе 1,5 мм — 5–9 кН. Материал — углеродистой стали с цинковым электролитическим покрытием; стандартный бортик. Толщина пакета — 0,5 - 2,0 мм. Болт не должен превышать класс прочности 10.9 — при более высоком классе возможен срыв резьбы гильзы под максимальным моментом.
