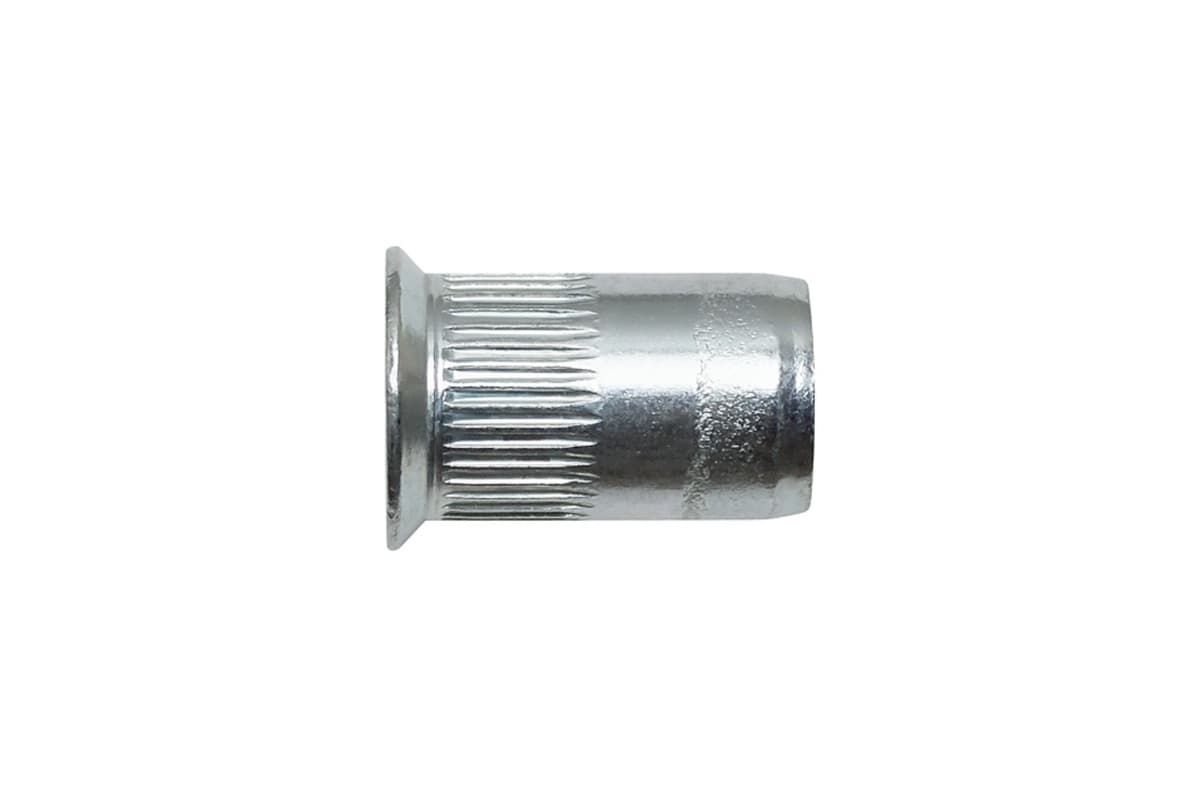

НЕРЖ потайной бортик M8

Часто задаваемые вопросы

Какой диаметр сверла нужен для установки резьбовой заклёпки 0313308011AM?

Для заклёпки 0313308011AM с резьбой M8 диаметр сверла подбирается как диаметр гильзы плюс 0,2 мм. Точный размер приведён в технической таблице данного артикула. Применяйте спиральное сверло HSS-G или твердосплавное. Отверстие должно быть перпендикулярным поверхности — угловое отклонение более 2° нарушает равномерность распора. После сверления снимите заусенцы зенкером. Допустимая толщина пакета материалов — от 0,5 до 3,5 мм (уточняйте по модели). Для серийного монтажа рекомендуется кондуктор или шаблон — это обеспечит повторяемость позиций отверстий и исключит погрешности разметки. Нанесите центровочную риску керном перед сверлением для точной позиции заклёпки. При серийном производстве рекомендуется кондуктор или шаблон для повторяемости позиций. Соответствие крепежа классу прочности соединяемых деталей — обязательное условие расчёта.

Каким инструментом устанавливается резьбовая заклёпка 0313308011AM?

Заклёпка 0313308011AM с потайным бортиком для монтажа заподлицо с поверхностью материала и резьбой M8 монтируется специальным ручным или пневматическим заклёпочником для резьбовых заклёпок с дорном M8. Обычный вытяжной заклёпочник для слепых заклёпок использовать категорически нельзя — он не создаёт резьбового соединения. Для ручного инструмента убедитесь, что тяговое усилие соответствует диаметру M8: для М6 — от 5 кН, для М8 — от 8 кН. Перед установкой полностью вкрутите дорн в заклёпку до упора. Пневматический инструмент ускоряет серийный монтаж и обеспечивает стабильное усилие. После обжима убедитесь, что гильза длиной, соответствующей диаметру резьбы полностью расширилась: попробуйте потянуть заклёпку рукой — она не должна вращаться или смещаться. Проверьте соединение пробным болтом M8.

С какими материалами совместима заклёпка 0313308011AM?

Нержавеющая заклёпка 0313308011AM с резьбой M8 выполнена из нержавеющей стали A2 (AISI 304), устойчива к коррозии и влаге. Устойчива к коррозии в большинстве агрессивных сред: морской воздух, слабые кислоты, моющие средства и пищевые жидкости. Рекомендована для пищевого оборудования, химических аппаратов, морских и фасадных конструкций. Совместима со сталью, алюминием, нержавеющей сталью и стеклопластиком. При монтаже в алюминий нанесите герметик в отверстие для предотвращения щелевой коррозии. В средах с хлоридами (бассейны, береговая зона) возможна питтинговая коррозия — для таких условий используйте сталь A4 (AISI 316). Толщина пакета — от 0,5 до 3,5 мм (уточняйте по модели). Температурный диапазон: от -196 до +300 °C.

Какие типичные ошибки допускают при монтаже резьбовой заклёпки 0313308011AM?

Наиболее распространённые ошибки при установке 0313308011AM с резьбой M8: 1) Неверный диаметр отверстия: слишком большое — гильза не создаёт достаточного распора и заклёпка расшатывается; слишком малое — заклёпка не входит или трескается гильза. 2) Несоответствие толщины пакета диапазону от 0,5 до 3,5 мм (уточняйте по модели): при выходе за диапазон зона обжима формируется за пределами материала и соединение не несёт нагрузку. 3) Неполная затяжка дорна или превышение момента: недостаточная — неполный обжим; избыточная — срыв резьбы гильзы. 4) Монтаж в отверстие с заусенцами или загрязнениями: острые кромки повреждают бортик, а масло и стружка снижают трение. 5) Использование обычного вытяжного заклёпочника — он не создаёт резьбовой зоны. 6) Угловое отклонение отверстия более 2° — обжим несимметричен, снижается нагрузочная способность. После каждой установки проверяйте соединение пробным болтом M8.

Какова нагрузочная способность и типичное применение заклёпки 0313308011AM?

Заклёпка 0313308011AM с потайным бортиком и резьбой M8 применяется там, где крепёжный элемент не должен выступать над поверхностью: облицовочные панели, декоративные рамы, авиационные и автомобильные интерьеры, лифтовые кабины. Для монтажа заподлицо предварительно выполните зенковку под угол 90° или 120° в соответствии с формой бортика. Типовая нагрузка вырыва для M8 в стальном листе 2 мм составляет 4–7 кН (по данным испытаний производителя). В вибрационных узлах применяйте болты с нейлоновым стопором или пружинными шайбами. Материал гильзы — нержавеющей стали A2 (AISI 304), устойчива к коррозии и влаге; стандартный бортик. Рабочий диапазон толщин — от 0,5 до 3,5 мм (уточняйте по модели). Для конструкций класса ответственности выше C1 обязателен расчёт по СП 20.13330.
