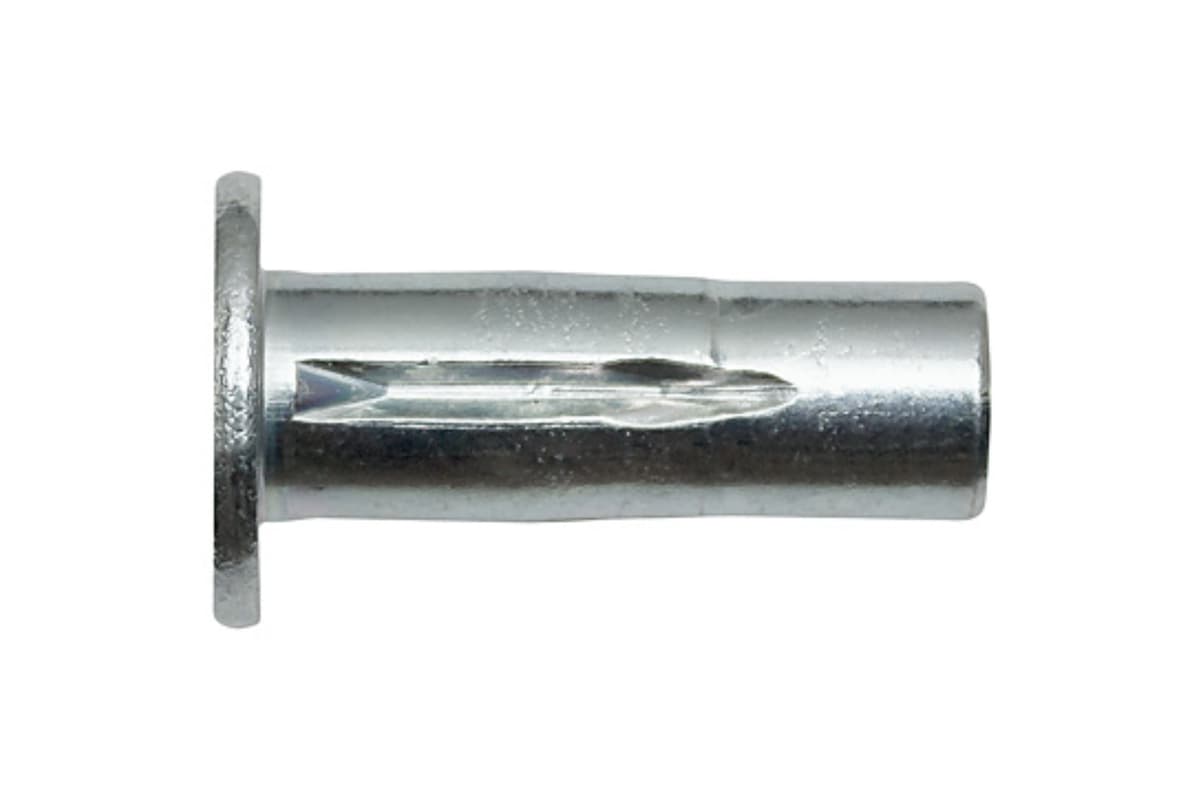

СТ цилиндрический бортик, распорная М6

Часто задаваемые вопросы

Какой диаметр сверла нужен для установки резьбовой заклёпки 0301606009AM?

Для резьбовой заклёпки 0301606009AM с резьбой М6 необходимо просверлить круглое сквозное отверстие диаметром 8,8 мм. Гильза диаметром 8,7 мм входит в отверстие с минимальным радиальным зазором 0,1 мм, что обеспечивает плотную посадку и равномерное распределение нагрузки при обжиме. Рекомендуется использовать спиральное сверло класса HSS-G или твердосплавное; для нержавеющих сталей подбирайте сверло с покрытием TiAlN или TiCN. Отверстие должно быть строго перпендикулярным — угловое отклонение более 2° приводит к неравномерному обжиму гильзы и снижает усилие вырыва на 15–25%. После сверления обязательно снимите заусенцы зенкером: острые кромки повреждают бортик при запрессовке и ухудшают прилегание. Допустимая толщина пакета материалов — 0,5 - 7,0 мм. Перед сверлением нанесите центровочную риску керном для точной позиции отверстия.

Каким инструментом устанавливается резьбовая заклёпка 0301606009AM?

Заклёпка 0301606009AM с распорной удлинённой гильзой для надёжного крепления в пакетах суммарной толщиной до 7,0 мм и резьбой М6 монтируется специальным ручным или пневматическим заклёпочником для резьбовых заклёпок с дорном М6. Обычный вытяжной заклёпочник для слепых заклёпок использовать категорически нельзя — он не создаёт резьбового соединения. Для ручного инструмента убедитесь, что тяговое усилие соответствует диаметру М6: для М6 — от 5 кН, для М8 — от 8 кН. Перед установкой полностью вкрутите дорн в заклёпку до упора. Пневматический инструмент ускоряет серийный монтаж и обеспечивает стабильное усилие. После обжима убедитесь, что гильза длиной 27,0 мм полностью расширилась: попробуйте потянуть заклёпку рукой — она не должна вращаться или смещаться. Проверьте соединение пробным болтом М6.

С какими материалами совместима заклёпка 0301606009AM?

Стальная заклёпка 0301606009AM с резьбой М6 изготовлена из углеродистой стали с цинковым электролитическим покрытием. Совместима с углеродистой сталью, оцинкованным листом, алюминием и жёстким пластиком. Цинковое покрытие обеспечивает катодную защиту от коррозии при умеренной влажности; толщина покрытия — как правило, 5–8 мкм. Для наружных и влажных условий рекомендуется дополнительная герметизация стыка нейтральным силиконовым герметиком после установки болта. Не допускайте прямого контакта с медными и латунными деталями без изоляционной прокладки — электрохимическая пара ускорит коррозию цинка. Толщина пакета — 0,5 - 7,0 мм. Рабочий температурный диапазон: от -40 до +120 °C. Для виброзащищённых узлов применяйте болт с нейлоновым стопорным кольцом. Перед монтажом обезжирьте поверхность — загрязнение снижает прижим бортика.

Какие типичные ошибки допускают при монтаже резьбовой заклёпки 0301606009AM?

Наиболее распространённые ошибки при установке 0301606009AM с резьбой М6: 1) Неверный диаметр отверстия: слишком большое — гильза не создаёт достаточного распора и заклёпка расшатывается; слишком малое — заклёпка не входит или трескается гильза. 2) Несоответствие толщины пакета диапазону 0,5 - 7,0 мм: при выходе за диапазон зона обжима формируется за пределами материала и соединение не несёт нагрузку. 3) Неполная затяжка дорна или превышение момента: недостаточная — неполный обжим; избыточная — срыв резьбы гильзы. 4) Монтаж в отверстие с заусенцами или загрязнениями: острые кромки повреждают бортик, а масло и стружка снижают трение. 5) Использование обычного вытяжного заклёпочника — он не создаёт резьбовой зоны. 6) Угловое отклонение отверстия более 2° — обжим несимметричен, снижается нагрузочная способность. После каждой установки проверяйте соединение пробным болтом М6.

Какова нагрузочная способность и типичное применение заклёпки 0301606009AM?

Распорная заклёпка 0301606009AM с резьбой М6 рассчитана на пакеты суммарной толщиной до 7,0 мм благодаря удлинённой гильзе длиной 27,0 мм. Применяется в сборных конструкциях с переменной или большой толщиной слоёв: сэндвич-панели, многослойные стеновые блоки, составные кронштейны, сборные лотки. Удлинённая зона обжима охватывает весь пакет и надёжно фиксирует все слои. Типовая нагрузка вырыва для М6 — до 8 кН в стальном основании. Материал — углеродистой стали с цинковым электролитическим покрытием; бортик 16,0 x 1,5 мм. При работе с мягкими материалами (пластик, пеноалюминий) подкладывайте шайбу под бортик для распределения нагрузки и предотвращения смятия поверхности. Хранение в сухом помещении сохраняет размерную точность гильзы и резьбы.
