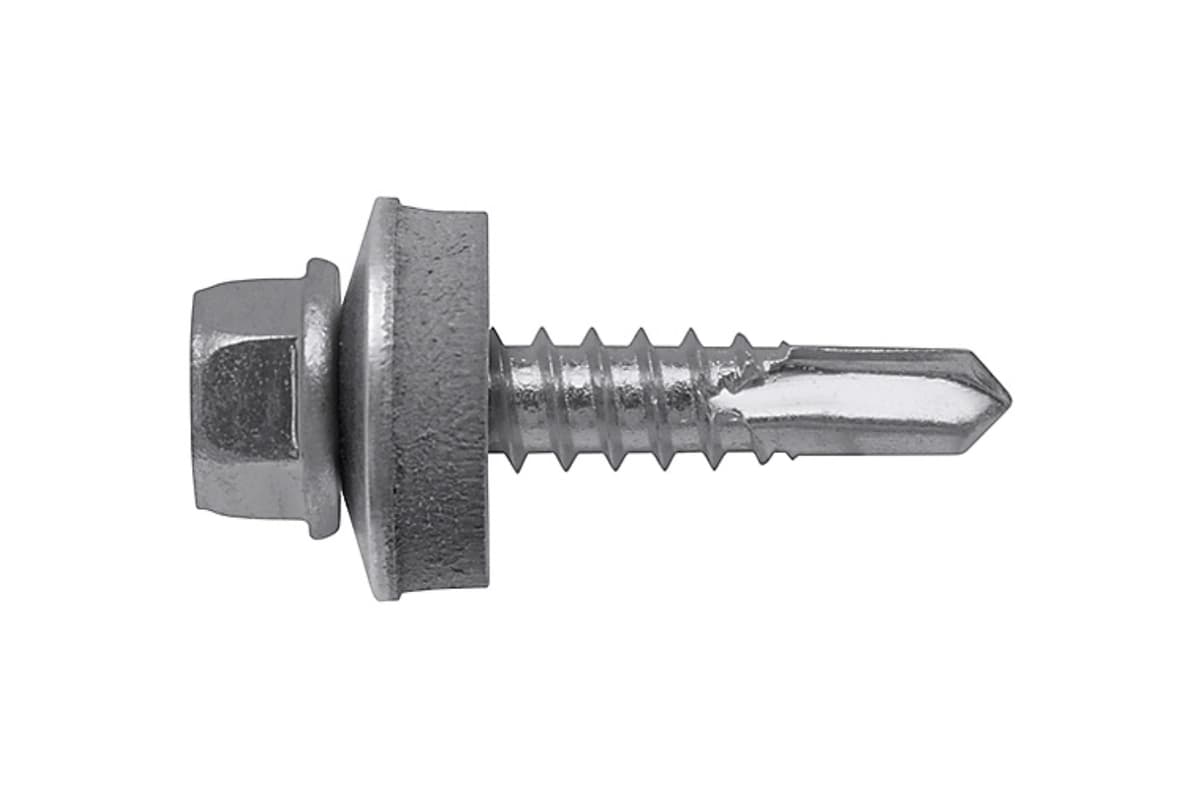

SD 5 Винт самосверлящий с шайбой с покрытием MagniSilver

Часто задаваемые вопросы

Для какой толщины стали предназначен SD 5 с шайбой?

SD 5 с шайбой рассчитан на крепление к стальным профилям с толщиной стенки от 1,5 до 5 мм — лёгким прогонам, ригелям, гнутым профилям из тонкостенного металла. Наконечник SD5 эффективно сверлит металл в этом диапазоне без предварительной подготовки отверстия. Шайба с прокладкой EPDM обеспечивает герметизацию точки крепления и увеличенную опорную поверхность — применяется на открытых кровлях и наружных фасадах. Длина, полезная длина tfix — по таблице Fasty. Покрытие: MagniSilver — многокомпонентная цинк-алюминиевая система с полимерным финишем. Стойкость к коррозии — 1000 часов в камере соляного тумана по ISO 9227, что соответствует категории C4 по EN ISO 12944. Это в 2–4 раза превосходит стандартное гальваническое цинкование. Покрытие сохраняет защитные свойства при температурах от −40 до +120 °C и совместимо с алюминиевыми конструкциями. Для открытых кровельных и фасадных конструкций в промышленной атмосфере — оптимальный выбор. Упаковка 250 шт. Для металла тоньше 1,5 мм применяйте SD3, для металла свыше 5 мм — SD6, SD8 или SD12.

Какой инструмент и скорость нужны для SD 5?

Монтаж выполняется профессиональным шуруповёртом с насадкой SW8 (шестигранник 8 мм). Оптимальная скорость сверления — 1200–2000 об/мин при равномерном и постоянном осевом давлении. При работе со сталью толщиной 4–5 мм снижайте скорость до 1000–1500 об/мин: это предотвращает перегрев наконечника и продлевает его ресурс. Избыточные обороты (свыше 2500 об/мин) при толстом металле приводят к тому, что режущая кромка быстро затупляется и теряет твёрдость. Рекомендуемый момент затяжки — 6–10 Н·м; контролируйте ограничителем. Признаки затупления наконечника SD5: вместо мелкой спиральной стружки появляется металлическая пыль или крупные неравномерные витки — замените инструмент. Упаковка 250 шт. позволяет планировать замену насадок. При интенсивном монтаже в стали 3–5 мм периодически смазывайте наконечник — это снижает тепловую нагрузку, уменьшает износ режущей кромки и увеличивает ресурс инструмента.

Какова несущая способность соединения SD 5?

Несущая способность соединения зависит от марки и толщины стали несущего профиля, глубины захвата резьбы и угла монтажа. При крепеже в профиль S235 толщиной 2–3 мм ориентировочные значения по ETA-испытаниям: осевое усилие вырыва — 3–5 кН, срезающее усилие — 4–6 кН. Для несущих и расчётных конструкций используйте официальные проектные значения из технического допуска Fasty. Несущая способность снижается при: монтаже под углом (отклонение 10° — потеря около 20%); недостаточной глубине захвата резьбы (менее 10 мм в металле); наличии зазора между прикрепляемым листом и профилем. Полезная длина tfix — обеспечивает необходимый захват: не допускайте монтажа с tfix меньше минимального значения. При отсутствии проектных значений ETA для конкретного объекта используйте не более 50% от ориентировочных значений несущей способности как запас надёжности при расчёте.

Чем SD 5 отличается от SD 3 и SD 8 при выборе крепежа?

Цифра в маркировке — максимальная толщина просверливаемого металла: SD3 — до 3 мм, SD5 — до 5 мм, SD8 — до 8 мм, SD12 — до 12 мм. SD5 оптимален для профилей с толщиной стенки 1,5–5 мм: несущие прогоны лёгких конструкций, тонкостенные балки, гнутые профили. Применение SD5 в металле тоньше 1,5 мм даёт более крупное отверстие, снижая прочность резьбового зацепления: для этого диапазона правильным выбором является SD3. В металле свыше 5 мм наконечник SD5 либо не пройдёт, либо перегреется — применяйте SD8 или SD12. Ошибочный выбор категории наконечника — наиболее распространённая причина недобора несущей способности и отказов соединения в поле. Упаковка 250 шт.

Как проверить качество монтажа SD 5?

Контроль качества после монтажа: 1) Шайба с прокладкой EPDM — прокладка равномерно деформирована и слегка выступает по периметру (1–2 мм), без разрывов и перекоса. 2) При лёгком простукивании соединение не дребезжит и не имеет люфта. 3) Стружка вокруг отверстия — мелкая, спиральная, серебристая; тёмная или пригоревшая стружка указывает на перегрев наконечника. 4) Нет трещин, вырывов или раскрывшихся мест вокруг отверстия в листе. 5) При выборочном контроле из упаковки 250 шт. проверяйте не менее 5% соединений динамометрическим ключом на момент 7 Н·м — головка не должна проворачиваться. Дополнительно проверьте перпендикулярность установки: наклон головки визуально укажет на монтаж под углом, что требует повторного крепления рядом с дефектным соединением.
