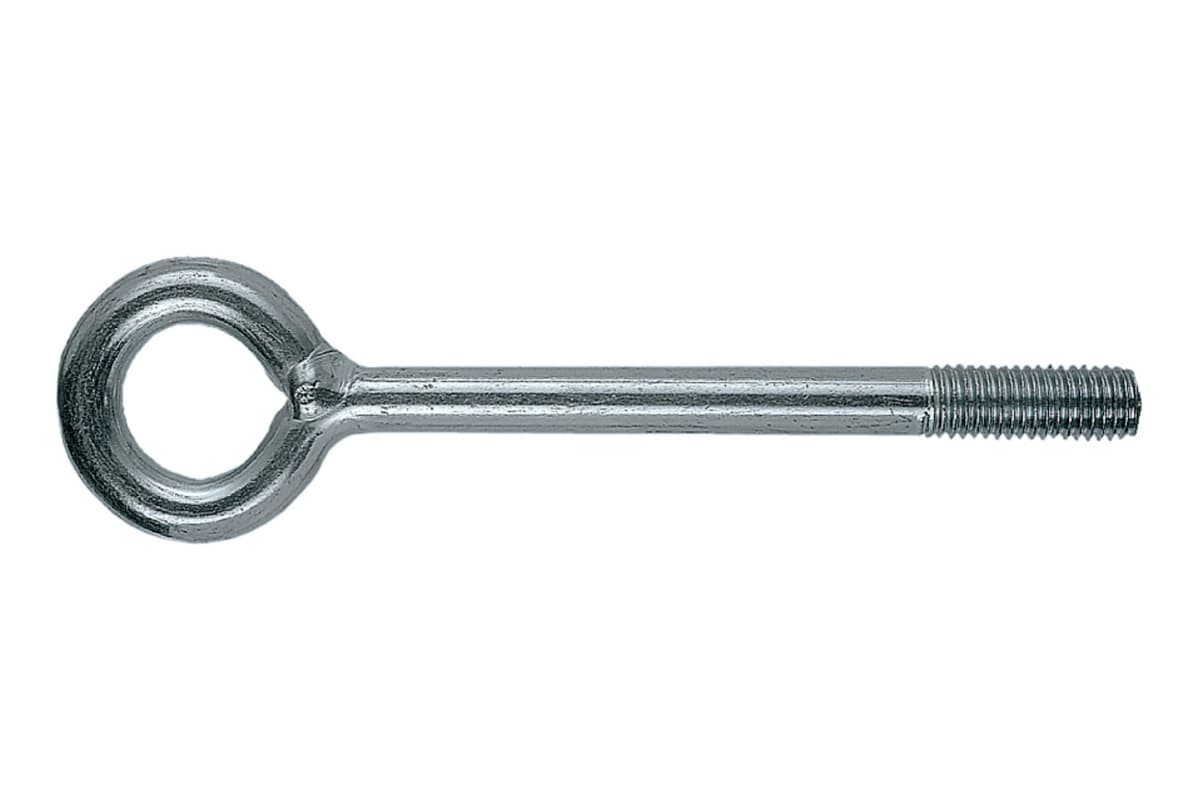

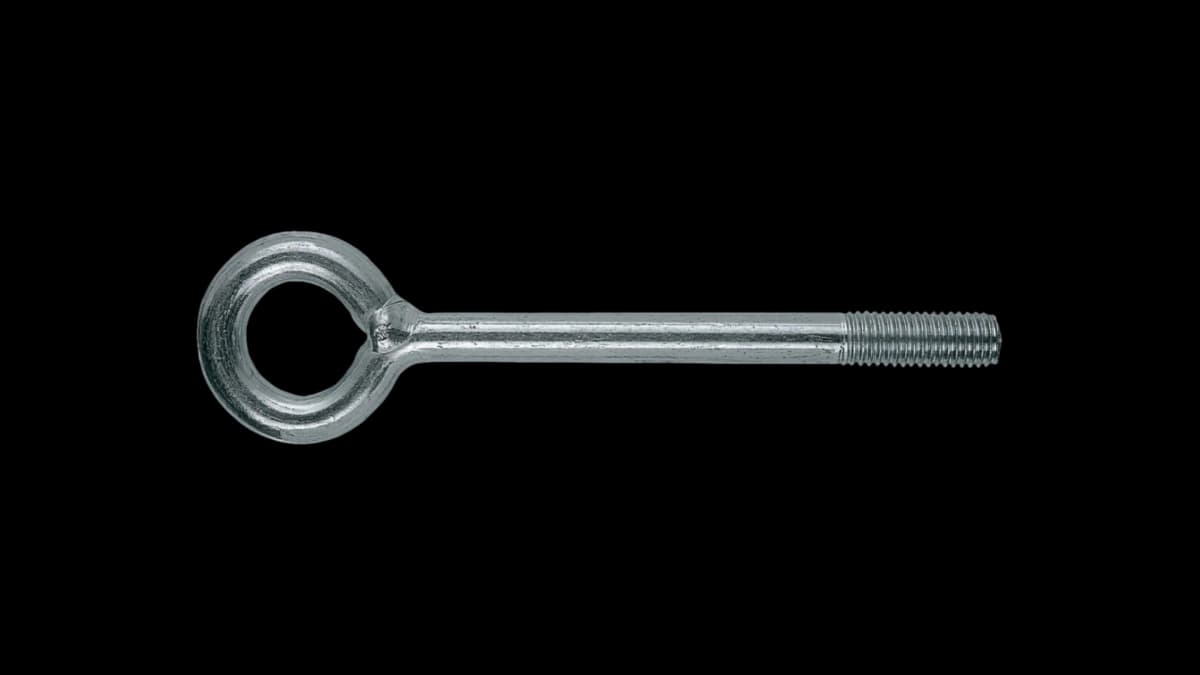

MGvm Крепление для строительных лесов в метрической резьбой

Часто задаваемые вопросы

Чем крепление MGvm с метрической резьбой (1131510) отличается от стандартного MGV?

Крепление MGvm (арт. 1131510) с метрической резьбой отличается от стандартного MGV типом резьбового соединения. Стандартные болты MGV используют фирменную резьбовую систему или стандартную метрическую резьбу, тогда как обозначение «vm» прямо указывает на метрическую резьбу (Metric). Это позволяет использовать с данным креплением стандартные метрические гайки и шайбы по ГОСТ/DIN, доступные в любом строительном магазине, без специальных фирменных аксессуаров. Параметры MGvm 1131510: Ls = 100,0 мм, полезная длина 85,0 мм, ds = 12,0 мм, dw = 23,0 мм, 25 штук в упаковке. Применяется с дюбелями FG аналогично стандартной серии MGV.

Какие стандартные метрические гайки совместимы с креплением MGvm 1131510?

Крепление MGvm (арт. 1131510) с диаметром стержня ds = 12,0 мм имеет стандартную метрическую резьбу M12. Совместимые стандартные гайки: шестигранные гайки M12 по ГОСТ 5915 или DIN 934 (нормальные гайки); высокие гайки M12 DIN 934 для увеличенного момента затяжки; самоконтрящиеся гайки M12 с нейлоновой вставкой DIN 985 — рекомендуются для вибрационных условий (леса при ветре); гайки с фланцем M12 DIN 6923 — увеличенная опорная поверхность. Класс прочности гайки должен соответствовать классу прочности болта: для болта класса 5.8 — гайки класса 5; для болта 8.8 — гайки класса 8. Применение более слабых гаек недопустимо.

В каких условиях применяется MGvm 1131510 вместо стандартного MGV?

Крепление MGvm (арт. 1131510) с метрической резьбой применяется когда: требуется использование стандартных строительных гаек без фирменных аксессуаров; объект находится вдали от дистрибьюторской сети Fasty и при экстренной замене необходимо применять стандартные крепёжные элементы; проектировщик прямо указал метрическую резьбу в технической документации для возможности ремонта стандартными метизами; применяются специальные гайки с нестандартным исполнением (удлинённые, с засечками для пломбирования, с фланцем), которые доступны только в стандартной метрической версии. Полезная длина 85 мм делает MGvm 1131510 аналогом MGV 1131216 по рабочей длине, но с метрической резьбой.

Как правильно затянуть гайку на креплении MGvm 1131510 динамометрическим ключом?

Затяжка гайки на креплении MGvm (арт. 1131510) M12 динамометрическим ключом: установите ключ на нормированный момент затяжки согласно документации Fasty для данной системы (обычно 40–80 Н·м для M12 в зависимости от класса прочности); убедитесь, что резьба болта и гайки чистые, без загрязнений и коррозии; наживите гайку от руки на несколько оборотов для исключения перекоса; затягивайте ключом плавным движением без рывков; при достижении нормированного момента ключ должен щёлкнуть (для ключей с трещоткой) или выйти за упор (для ключей с ограничением). После затяжки нанесите маркировочную метку на стык гайка-болт для контроля самоотвинчивания при плановых осмотрах.

Каков порядок испытания на вырыв для крепления MGvm 1131510 перед допуском рабочих на леса?

Испытание на вырыв крепления MGvm (арт. 1131510) перед допуском рабочих: выберите 5% от общего числа анкерных точек (не менее 3 точек); к болту MGvm прикрепите гидравлический пресс-стенд или механический тензометр через специальный переходник M12; нагрузку прикладывайте плавно, ступенями, до значения 1,5 × Rmax (расчётная нагрузка из ППР); фиксируйте нагрузку и деформацию на каждой ступени; нормальный результат — болт не вырывается и не имеет смещения при нагрузке 1,5×Rmax; отказ — вырыв дюбеля, разрыв болта или смещение более 2 мм. При наличии отказов количество испытываемых точек удваивается, а при повторных отказах монтаж признаётся неудовлетворительным и переделывается.
