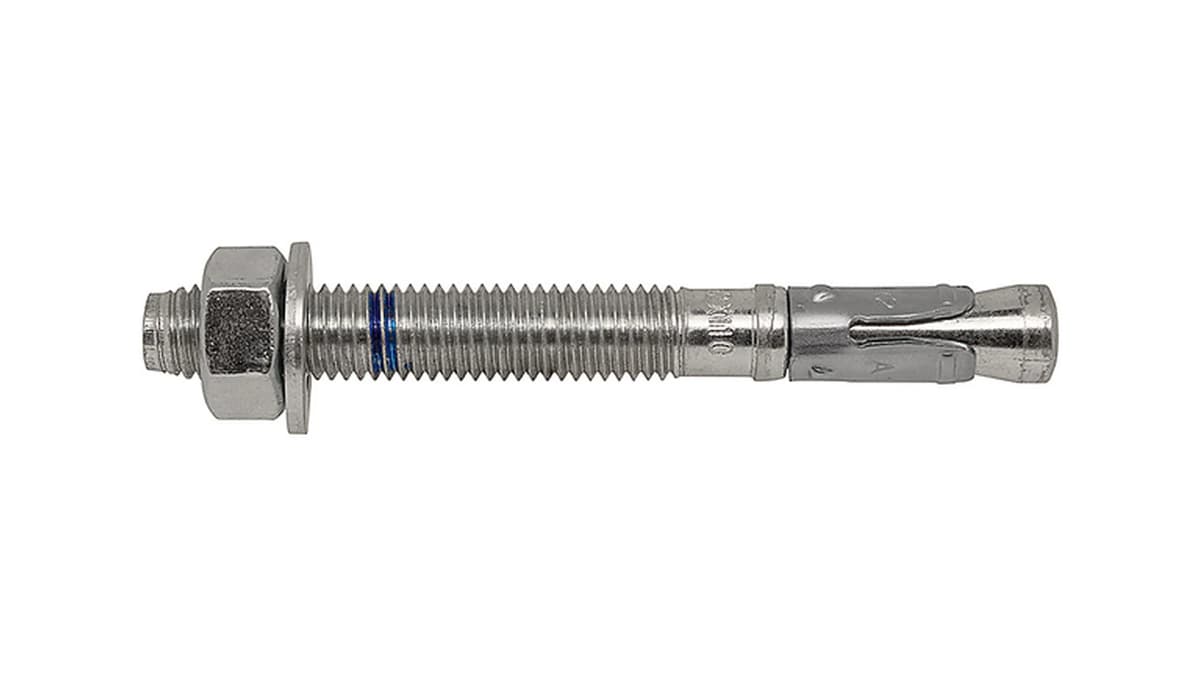

АМТ3-А4 Анкер-болт (нержавеющая сталь А4) 8х95

АМТ3-А4 Анкер-болт (нержавеющая сталь А4). Размер: 8х95. Макс. толщина детали t_fix: 29 мм.

Клиновой анкер-болт АМТ3-А4 Fasty M8×95 с гайкой и шайбой — для крепления конструкций к бетону B25–B60 в сжатой и растянутой зоне (с трещинами и без трещин). Пригодность для применения в строительстве подтверждена техническим свидетельством № 7332-25 (действительно до 19.08.2027). Шпилька, гайка, шайба и расклинивающая клипса — коррозионностойкая сталь A4 (DIN EN 10088-1-2014). Применяется снаружи (сухая, нормальная и влажная зоны) и внутри помещений в слабо- и среднеагрессивной среде; в навесных фасадных системах — применяется на основании расчёта несущей способности соединения. Установка: отверстие Ø8 мм глубиной не менее 60 мм, глубина установки h_nom = 55 мм, эффективная глубина анкеровки h_ef = 48 мм, момент затяжки 15 Н·м, гайка под ключ SW 13. Максимальная толщина прикрепляемой детали — 29 мм, диаметр отверстия в детали — 9 мм. Минимальная толщина основания — 100 мм, минимальное межосевое расстояние — 42 мм, краевое — 47 мм. Нормативные нагрузки на одиночный анкер (бетон B25): вырыв — 12 кН без трещин и 8,5 кН с трещинами, срез — 11,9 и 11,5 кН. Количество и расстановку анкеров определяет расчёт по СП 513.1325800.2022.
